Сортировочная Линия Для Яблок
СОРТИРОВКА, КАЛИБРОВКА ЯБЛОК, ПРОИЗВОДИТЕЛЬНОСТЬЮ 15 ТОНН В ЧАС

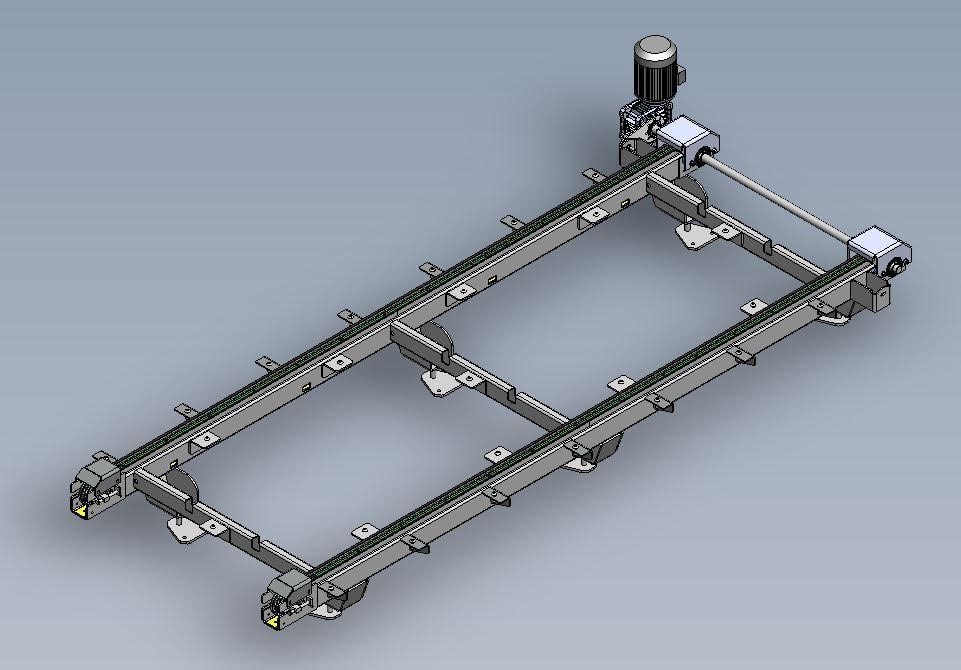

| 1. Транспортер ящиков для разгрузки, тип: PPL-4-16B1, шт.1Подача полных контейнеров на разгрузку роботом (2х3 контейнера).Вес: 280 кг. |
 |
||||||||||||||||||||
| 2. Транспортер ящиков для разгрузки, тип: PPL-4-16B1, шт.1 Подача полных контейнеров на разгрузку роботом (1х3 контейнера).Вес: 280 кг. |
|
||||||||||||||||||||
| 3. Транспортер ящиков после выгрузки, тип: PPL-2-16B1, шт.1 Отвод пустых контейнеров до разгрузки роботом (3х3 контейнера). Вес: 260 кг. |
 |
||||||||||||||||||||

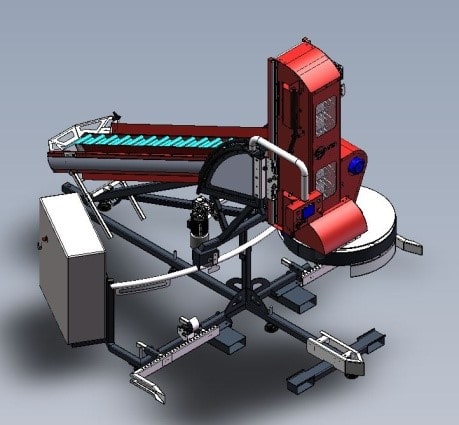

| 4. Робот разгрузочный Q=450kg L=6m, тип: RBR-N-N, шт.1
Сводит к минимуму повреждения плодов. Вес: 1400 кг. |
 |
||||||||||||||||||||

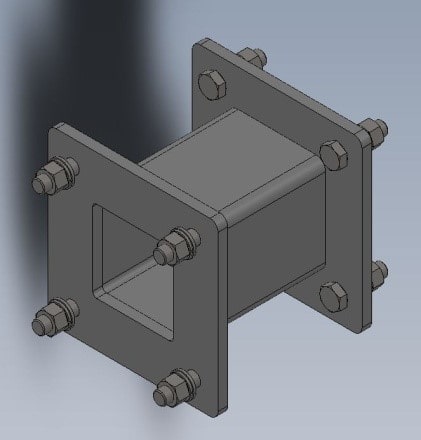

| 5. Соединительный элемент, тип: DYS, шт.1
Входит в комплект разгрузочного робота (техн. назначение). |
 |
| 6. Захват робота с функцией опрокидывания, тип: CHW, шт.1 Выгрузка фруктов из контейнера в водный резервуар. Вес: 220 кг. |
 |

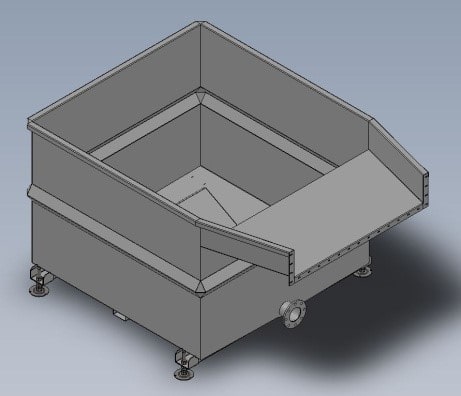

| 7. Разгрузочный резервуар, тип: ZWR-R, шт.1
Резервуар с водой предназначен для бережной разгрузки фруктов. |
 |
| 8. Система водных каналов, L~14m, тип: ZKW-W, шт.1
Водные каналы предназначаются для транспортировки фруктов к элеватору, а так же в качестве накопителя плодов, что обеспечивает бесперебойную работу машины. Ширина, длина и количество каналов зависит непосредственно от производительности сортировочной линии. Вес: 460 кг.
Долгий срок службы гарантирует исполнение из нержавеющей стали. |
 |
||||||||||
| 9. Щетка разделительная «Fingerroll», тип: RPO, шт.1
Щетка предотвращает образование пробелов в потоке плодов во время доставки продукта к сортировочной машине. Количество продукта доставляемого для сортировочной машины регулируется оператором. Устройство сделано из нержевной стали что гарантирует долгий срок службы. |
 |
| 10. Элеватор, тип: EWR-0-P (6 тропинок), шт.1
Вытяжной элеватор служит для бережного поднятия продукта из воды далее по линии. |
 |
||||

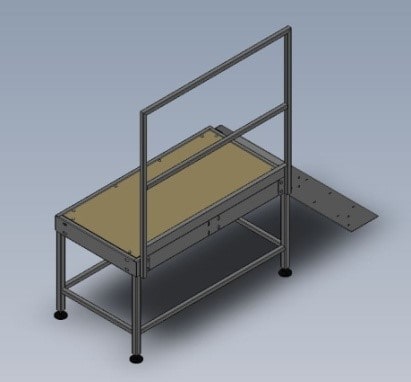

| 11. Платформа, тип: ZPD14, шт.2
Предназначена для работы человека, выполняющего функцию предварительной сортировки (удаления гнилых и поврежденных фруктов с конвейера). |
 |
||||

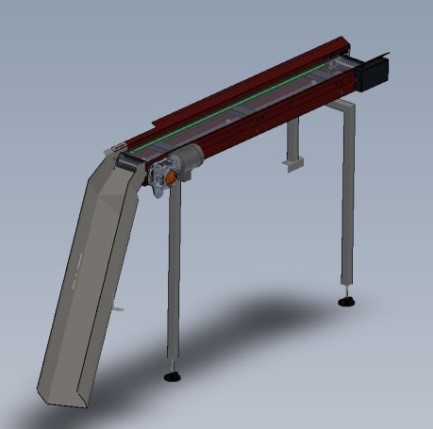

| 12. Ленточный конвейер, тип: PTO-3, шт.1
Используется для транспортировки фруктов третьего класса в контейнер. |
 |

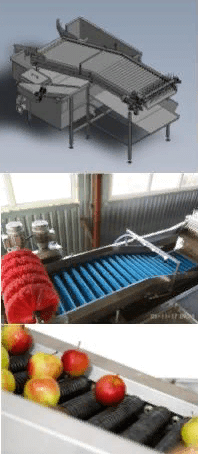

13. Сушка с вентилятором и отжимными губками, тип: SOG-W (6 тропинок), шт. 1
Предлагаемые нами сушилки дополнительно оснащены пневматической системой самоотжимных губок. |
 |
||||
14. Транспортер ленточный V, тип: STV-6, шт.1
Ленточный транспортер типа ”V” — это транспортное оборудование постоянного типа, с помощью которого яблоки подаются в сортировочную машину бесперебойно. |
 |
| 15. Сортировочная машина: количество дорожек — 6, количество выходов: 12 + 1,тип: 6MS-13, шт.1
Устройство распознает цвет, размер и вес продукта. После настройки фрукты перемещаются к назначенным выходам и отправляются на упаковочные столы. Сортировка осуществляется благодаря запатентованному программному обеспечению – VISORT. ViSort – это инновационная авторская система машинного зрения, созданная для измерения и классификации разнообразных продуктов по различным критериям. Нашу систему можно привести в соответствие с любой сортировочной машиной, тем самым, совершенствуя процессы сортировки. Настройка системы выполняется по индивидуальному заказу клиента. Программа позволяет выполнять текущее отслеживание результатов измерений продукции и результатов классификации. Система позволяет анализировать ширину и высоту сортируемой продукции на основе анализа серии фотографий с учетом характеристик данного продукта (например, формы). Примененный алгоритм распознает месторасположение плодоножки и семенного гнезда селекционного яблока и, тем самым, обеспечивает точное измерение размера продукта. Система позволяет анализировать цвет сортируемых продуктов. |
 |

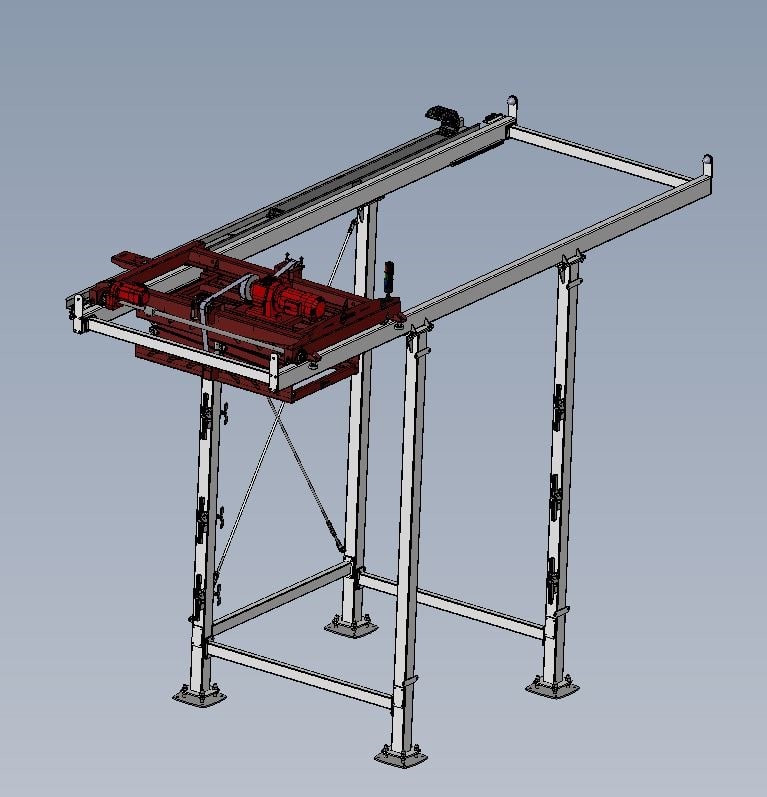

| 16.Одноголовочный наполнитель для контейнеров, тип: NSJ-2, шт.2Он используется для автоматического заполнения контейнеров фруктами. Обслуживает два контейнера. Машина оснащена одной подвижной наполнительной головкой с возможностью изменения горизонтального положения, что обеспечивает практически бесперебойную работу линии. (Замена полного контейнера происходит с минимальным временем простоя). Вес: 700 кг. |
 |

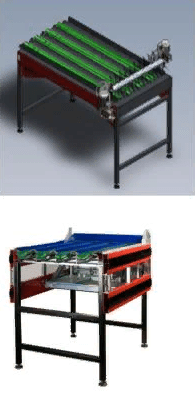

17. Упаковочный cтол французский Return (Рэтурн), тип: SPR-6, шт. 5
Предназначен для комфортной упаковки продукта в тару. |
 |
||||||
| 18.Желоб для перемещения полной коробки от центрального конвейера на поддон, тип: BSK, шт.5Используется для подачи полных коробок с упаковочного стола на паллету. Вес: 25 кг. |
 |
||||||

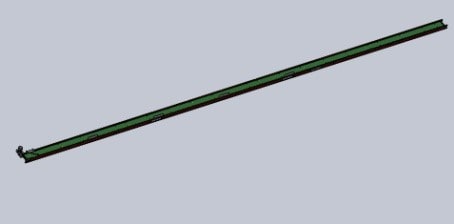

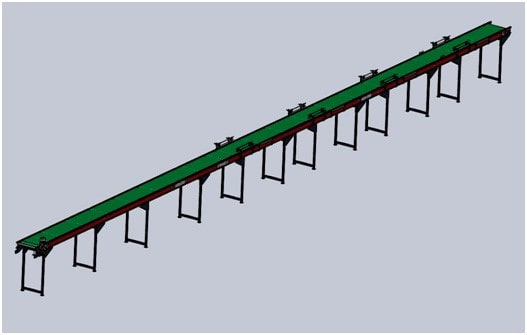

| 19.Конвейер центральный для фруктов 2-го сорта, ленточный, L~17 m, тип: PTO-2
Служит для отвода плодов 2-го сорта с сортировочных столов. |
 |
||||||

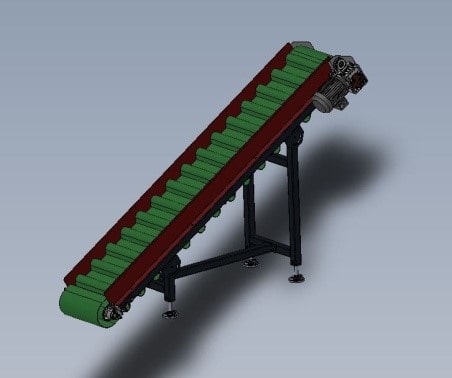

| 20. Транспортер (подъемный), для фруктов 2-го сорта, тип: PTU-2
Вес: 60 кг.
|
 |
| 21. Конвейер роликовый гравитационный, тип: PTK—C, L~15mПредназначен для транспортировки полных коробок к паллете. Вес вместе с PRL-N-P90 и TGR: 715 кг. |
 |
| 22. Конвейер роликовый угловой, тип: PRL—N—P90
Используется для изменения направления движения коробки. |
 |
| 23. Конвейер гравитационный для приема полных коробок, тип: TGR, L~8
Сотрудник принимает полную упаковку и помещает ее на поддоны. |
 |

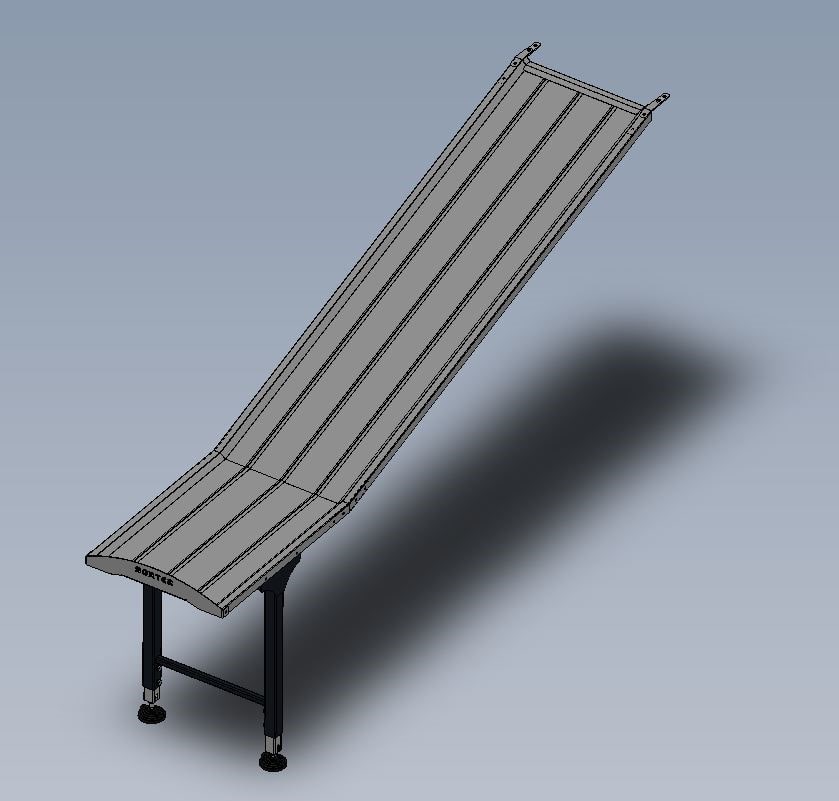

| 24. Спуск для пустой коробки, тип: ZRZ, шт.5
Они используются для доставки пустых коробок со второго этажа на упаковочные столы. Вес: 75 кг. |
 |

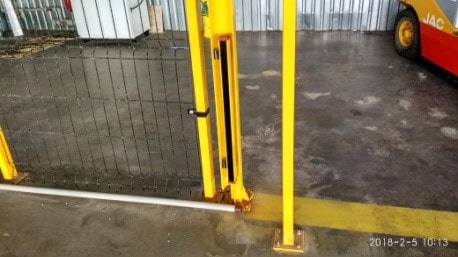

| 25. Ограждение, L~20m, комплект 1
Ограждение безопасности зоны работы робота. |
 |
Производительность линии рассчитывается по формуле:
Хх3600х5х0.7хM
Где Х – количество тропинок в линии, 3600 – количество секунд в часе, 5 – количество чашек, проходящих под объективом камеры на одной тропинке в секунду, 0.7 – коэффициент загрузки линии, М – масса яблока.
Соответственно при массе яблока 0.12 гр производительность линии составит 9.072 тонн в час,
при массе яблока 0.14 гр – 10.584 тонн в час,
при массе яблока 0.16 гр – 12.096 тонн в час,
при массе яблока 0,18 гр – 13.608 тонн в час,
при массе яблока 0.20 гр – 15.120 тонн в час.
